鍋爐簡介：
該型式鍋爐我公司設計制造的WNS臥式內燃鍋爐為三回程、全濕背式火管燃氣鍋爐。
鍋爐結構：WNS燃氣鍋爐

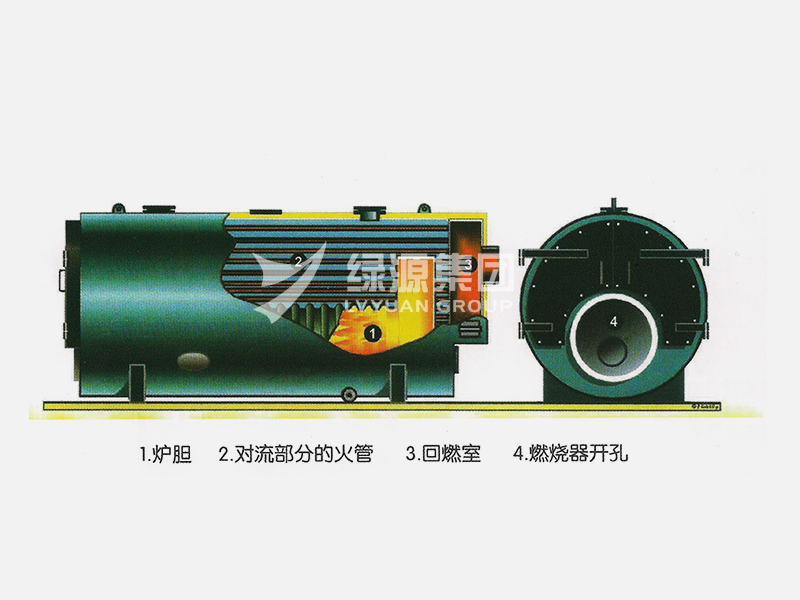

主要由鍋爐本體、冷凝器、燃燒器、控制裝置組件。鍋爐本體由爐膽、回燃室、煙管、鍋筒前后煙箱，彈簧式防爆門、保溫及護板、平臺扶梯等部分組成。
主要特點：
鍋爐采用波形爐膽、雙密封、三回程、濕背式結構，該結構安全、可靠。
鍋爐煙管采用φ70的螺紋煙管，可以有效提高換熱效率，降低排煙溫度。
在煙氣第二回程螺紋煙管與管板焊接處采用1Cr18Ni9Ti白鋼管插入煙管，管板外掛保溫混凝土的方式來有效避免煙管端在高溫影響下焊縫開裂或管板裂縫的現象，此技術為我公司專利技術，編號：ZL2010 2 0608492.X。
鍋爐采用外置彈簧式防爆門，可有效提高鍋爐防爆燃能力。
鍋爐尾部采用白鋼翅片式節能器，在降低排煙溫度的同時，通過相變放熱理論來回收蒸汽中的汽化潛熱，使鍋爐設計熱效率超過92%。
鍋爐采用先進的控制系統，主要包括鍋爐立式控制臺及儀表、斷路器、接觸器、PLC可編程控制器、斷路器、端子排、出回水溫度變送器、排煙溫度變送器等。
|
| 序號 | 鍋爐型號 | 燃料消耗量 |
設計效率 % |
出廠方式 |
外型尺寸 （長×寬×高） |
|
|
天燃氣 Nm3/h |
輕柴油 kg/h |
|||||
| 1 | WNS0.7-0.7/95/70-Y(Q) | 73 | 62 | 90 | 快裝 | 4050×1660×2460 |
| 2 | WNS 1.4-0.7/95/70-Y(Q | 147 | 125 | 91.90 | 快裝 | 4552×2367×3186 |
| 3 | WNS 2.8-1.0/95/70-Y(Q) | 288 | 246 | 91.80 | 快裝 | 5286×2100×2962 |
| 4 | WNS 4.2-0.7/95/70-Y(Q | 434 | 370 | 91.60 | 快裝 | 6340×2478×3196 |
| 5 | WNS7.0-1.0/115/70-Y(Q) | 723 | 617 | 91.80 | 組裝 |
6788×2878×3998 |
